RN/RNC型高精度活頂尖

通用頂尖

RN/RNC高精度活頂尖設計用于車削、磨削及其他加工方式。

我們的活頂尖由于軸承的應用和穩定的設計，可以精确地吸收高軸向和徑向載荷，在任何應用中表現都非常出色，尤其适用于端面驅動加工領域。

RN/RNC型可拆高精度活頂尖的優點

1.  承受高推力和高載荷；

2.  跳動範圍

車削：0.005 mm

磨削：0.003 mm

3.  可根據要求提高運行精度HQ；

4.  免維護：使用墊圈系統和終身潤滑的軸承；（墊圈系統由可變密封和鋼保護蓋組成）

5.  使用鎖緊螺母和墊片使拆裝便利，确保活頂尖能從尾架主軸套上安全、輕松地拆下。

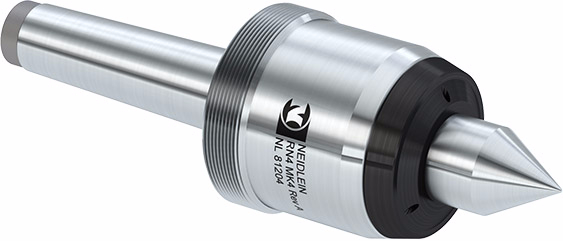

RN型高精度活頂尖（帶莫氏錐）

                        半硬質合金頭                                             全硬質合金頭

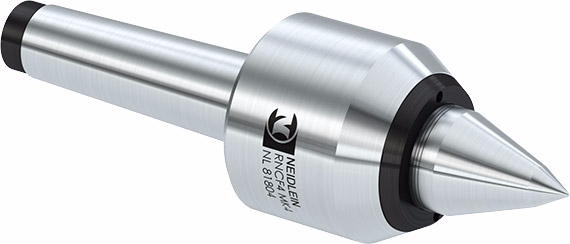

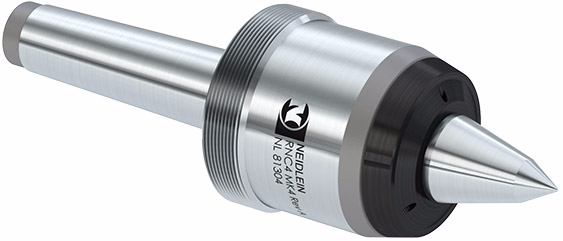

RNC型高精度活頂尖（帶莫氏錐）

                        全硬質合金頭

為加工工具擴展工作空間。

技(jì )術參數

活頂尖

可換附件

鎖緊螺母、墊片

RNA型高精度活頂尖

靈活用于大型零件中心孔。

RNA型高精度活頂尖設計用于車削、磨削及其他加工方式。

RNA型可拆高精度活頂尖的優點

1.  承受高推力和高載荷；

2.  最大跳動: 0.01 mm；

3.  通過SK30短錐接口和圓柱螺釘可輕松更換中心錐體；

4.  免維護：使用墊圈系統和終身潤滑的軸承；（墊圈系統由可變密封和鋼保護蓋組成）

5.  使用螺母和墊片使拆裝便利，确保活頂尖能從尾架主軸套上安全、輕松地拆下。

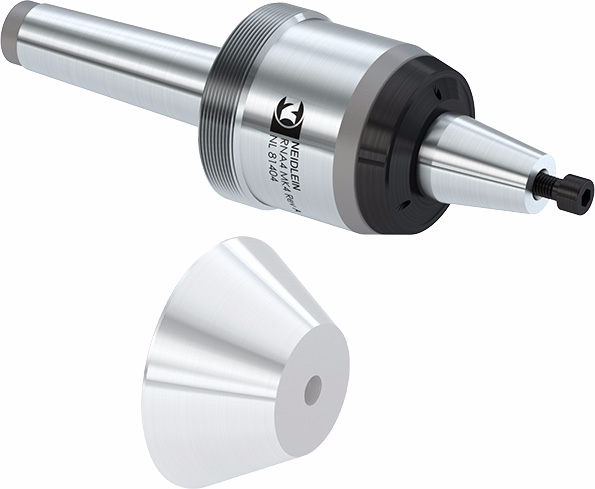

RNA型高精度活頂尖（帶莫氏錐）

技(jì )術參數

活頂尖

可換附件

蘑菇頭

鎖緊螺母、墊片

RKA型高精度活頂尖

适用于中心孔徑大重型工件

RKA型高精度活頂尖專為具有大型中心孔的重型工件而設計。

模塊化的夾緊系統具有高度靈活性，可以用于夾持中心孔徑從Ø50到Ø460的工件。

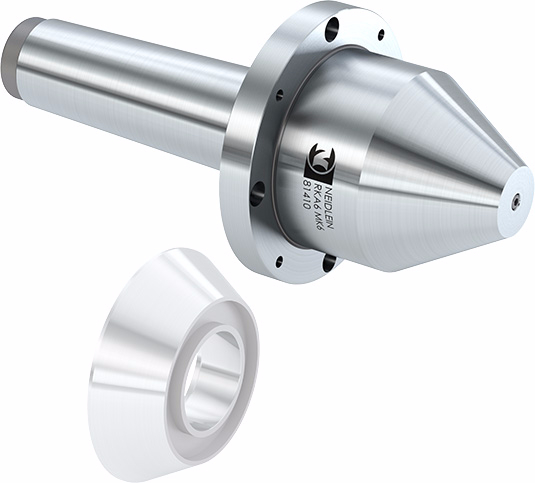

RKA型高精度活頂尖（帶基礎法蘭和莫氏錐）

技(jì )術參數

活頂尖

可換附件

中心錐體

鎖緊螺母

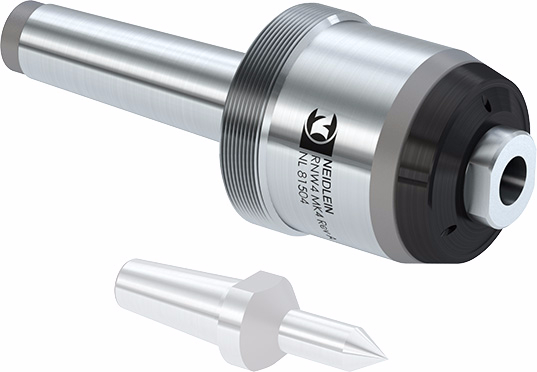

RNW型高精度活頂尖

通過使用不同可更換頂尖頭，夾持工件靈活性較高。

RNW型高精度活頂尖設計用于車削、磨削及其他加工方式。

模塊化的夾緊系統具有高度靈活性，可以用于夾持中心孔徑從Ø50到Ø460的工件。

RNW型可拆高精度活頂尖的優點

1.  承受高推力和高載荷；

2.  最大跳動: 0.01 mm；

3.  使用平頭扳手和開口扳手或Tommy杆輕松更換可更換頂尖頭；

4.  免維護：使用墊圈系統和終身潤滑的軸承；（墊圈系統由可變密封和鋼保護蓋組成）

5.  使用螺母和墊片使拆裝便利，确保活頂尖能從尾架主軸套上安全、輕松地拆下。

RNW型高精度活頂尖（帶莫氏錐）

技(jì )術參數

活頂尖

可換附件

可更換頂尖頭

鎖緊螺母

RNF/RNCF型高精度活頂尖

彈簧力加載的活頂尖

RNF高精度活頂尖特别适用于轉塔，手動尾座和工件有線性熱延伸的情況。

彈簧加載的移動主軸和刻度環能夠調節和/或編程獲得各種軸向力。

RNF/RNCF型可拆高精度活頂尖的優點

1.  當液壓系統無法保證重複定位時，在轉塔和手動尾架中使用的活頂尖；

2.  如果工件存在線性熱延伸或者由加工過程引起延伸是的，此頂尖可補償；

3.  跳動精度：0.003 mm；

4.  免維護：使用墊圈系統和終身潤滑的軸承；

5.  通過刻度環及外殼外側力獲得軸向力。

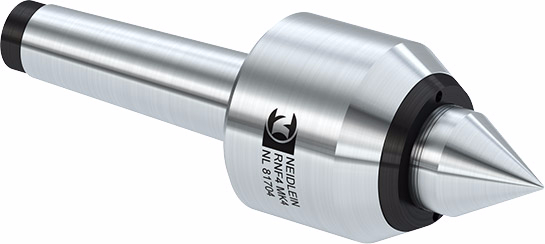

RNF型高精度活頂尖（帶莫氏錐）

RNFC型高精度活頂尖（帶莫氏錐）

為加工工具擴展工作空間。

技(jì )術參數

活頂尖

RNF/RNCF VDI型高精度活頂尖

帶VDI保持器由彈簧力加載的活頂尖

RNF / RNCF VDI型高精度活頂尖，适用于刀塔，特别适用于不帶尾架或副主軸的CNC機床。

彈簧加載的移動主軸和刻度環能夠調節和/或編程各種軸向力。

RNF/RNCF VDI型高精度活頂尖的優點

1.  當液壓系統無法保證重複定位時，在轉塔和手動尾架中使用的活頂尖；

2.  如果工件存在線性熱延伸或者由加工過程引起延伸是的，此頂尖可補償；

3.  跳動精度：0.003 mm；

4.  免維護：使用墊圈系統和終身潤滑的軸承；

5.  通過刻度環及外殼外側力獲得軸向力。

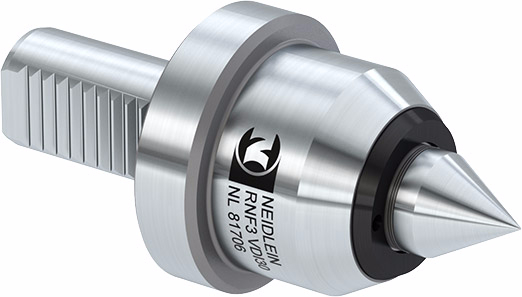

RNF VDI高精度活頂尖（帶VDI保持器）

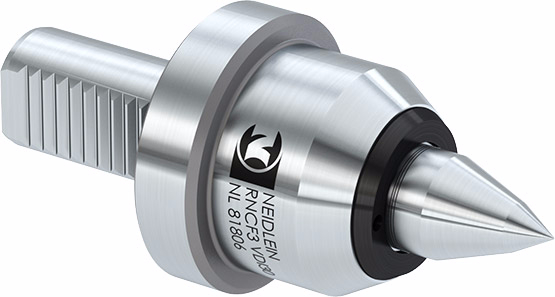

RNFC VDI高精度活頂尖（帶VDI保持器）

為加工工具擴展工作空間。

技(jì )術參數

活頂尖
