FDNC型面驅動夾具           FSPV/SPV型端面驅動夾具

                      FFPV型端面驅動夾具

FDNC型端面驅動夾具

采用浮動定心頂尖及固定動力驅動頭結構的端面驅動夾具。

FDNC型端面驅動夾具在夾持工件時，可以消除夾持反向間隙，适用于滾齒，鍵槽銑削或其他表面的銑削加工。

FDNC型端面驅動夾具的優點

1.  動力驅動頭固定，在加工時無夾持反向間隙；

2.  使用可調節的浮動定心頂尖，高橫向推力和穩定性；

3.  工件端面上的基準點恒定；

4.  适用于多種類型的孔；

5.  通過調整動力驅動頭以獲得較高的運行精度；

6.  錐形設計以實現最佳刀具路徑。

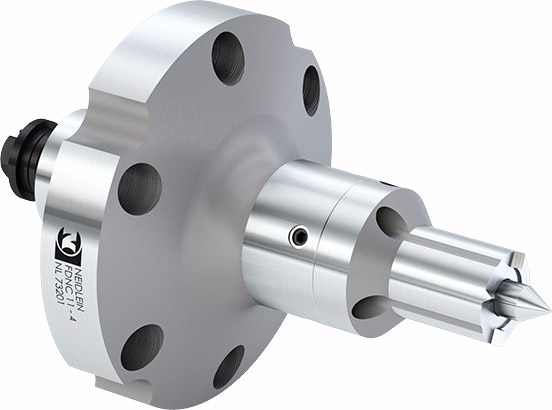

FDNC型端面驅動夾具（帶連接法蘭）

FDNC型端面驅動夾具動力驅動頭及浮動定心頂尖可換。

技(jì )術參數

端面驅動夾具

可換附件

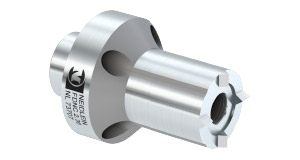

動力驅動頭

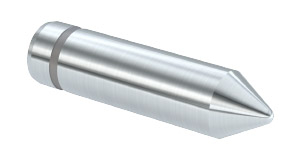

浮動定心頂尖

安裝部件

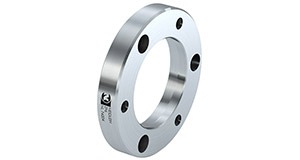

調節法蘭

應用案例

銑削，車銑複合

FSPV/SPV型端面驅動夾具

帶有動力驅動盤适用于車削和銑削的端面驅動夾具。

帶有動力驅動盤的FSPC/SPV型端面驅動夾具是機械夾緊系統，适用于工件的車-銑加工。通過一次裝夾，可以完成工件整個表面的車削及銑削加工。在應用時，可以實現無反向間隙的扭矩傳遞，具有最高的靈活性。

FSPV/SPV型端面驅動夾具的優點

1.  在不同的定心情況下，工件端面的基準點穩定；

2.  浮動動力驅動盤适用于端面不平的工件；

3.  應用靈活性強，夾緊直徑範圍廣；

4.  夾緊狀态下中心頂尖固定»可實現定點夾持；

5.  跳動範圍：0.02 mm；

6.  彈簧力可調（根據工件重量）；

7.  動力驅動盤和中心頂尖更換快速，換型成本低

8.  與工件接觸的部件更換高效、經濟（可更換的硬質合金刀片）

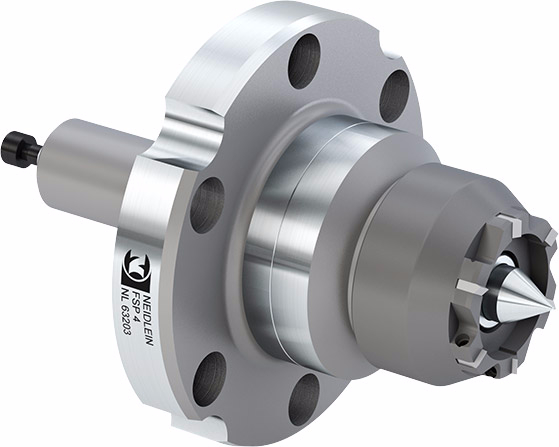

FSPV型端面驅動夾具的優點（帶螺紋緊固式連接法蘭）

FSPV型端面驅動夾具通過連接法蘭和螺釘安裝于機床主軸頭上。

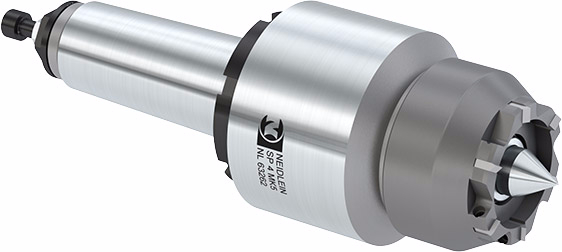

SPV型端面驅動夾具（帶莫氏錐柄）

SPV型端面驅動夾具通過錐柄直接安裝到機床主軸上。

技(jì )術參數

端面驅動夾具

可換附件

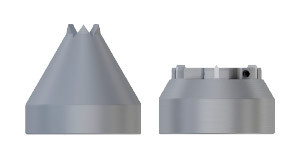

動力驅動盤

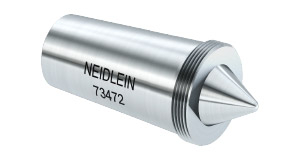

固定定心頂尖

安裝部件

調節法蘭

應用案例

車銑複合切削

FFPV型端面驅動夾具

帶有動力驅動盤适用于車削和銑削的端面驅動夾具。

帶有動力驅動盤的FFPV型端面驅動夾具是機械夾緊系統，适用于工件的車-銑加工。通過一次裝夾，可以完成工件整個表面的車削及銑削加工。FFPV型端面驅動夾具由機床主軸側面及尾架側面提供動力源。在應用時，可以實現無反向間隙的扭矩傳遞，具有最高的靈活性和很高的跳動精度。

FFPV型端面驅動夾具的優點

1.  基準點位于工件中心，确保長度測量恒定；

2.  浮動動力驅動盤适用于端面不平的工件；

3.  應用靈活性強，夾緊直徑範圍廣；

4.  跳動範圍：0.005-0.015 mm；

5.  動力驅動盤和中心頂尖更換快速，換型成本低

6.  與工件接觸的部件更換高效、經濟（可更換的硬質合金刀片）

FFPV型端面驅動夾具

FFPV型端面驅動夾具面驅動器FFPV設計用于直接安裝到(DIN 702-1 [55028] )主軸頭上。

技(jì )術參數

端面驅動夾具

可換附件

動力驅動盤

固定定心頂尖

應用案例

車銑複合
